Re: Комета МГ 201 М

#151

#151 Непрочитанное сообщение nomo » 14 фев 2020, 14:35

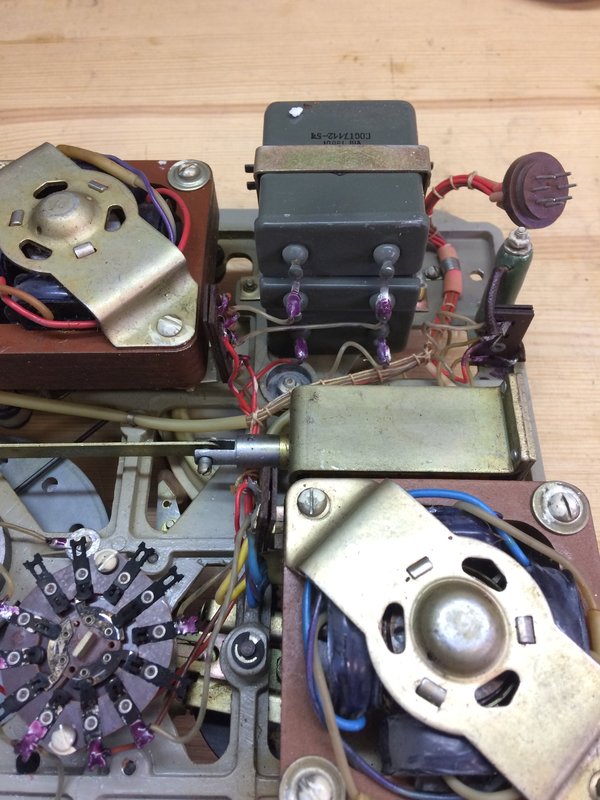

На перемотку один конденсатор 4 мкф на 400в
На основной двигатель два конденсатора параллельно. Один на 1мкф, второй на 2 Мкф на 400 в.





Аватара пользователя
dmitry75
Сообщения: 1908
Зарегистрирован: 25 сен 2014, 19:57
Откуда: Москва
Благодарил (а): 4 раза
Поблагодарили: 27 раз

Re: Комета МГ 201 М

#152

#152 Непрочитанное сообщение dmitry75 » 14 фев 2020, 14:41

Asgard
, Я как то перемоточный ЭДГ-2 снимал и менял,там все очень просто,но на память не вспомню,надо все-равно из ящика аппарат вынимать,там сразу увидите.(о, уже сообщением опередили,и по делу)
отправлен в бан на 2 месяца (до середины июля)

Аватара пользователя
Asgard
Сообщения: 98
Зарегистрирован: 27 сен 2015, 20:15
Откуда: Санкт-Петербург

Re: Комета МГ 201 М

#153

#153 Непрочитанное сообщение Asgard » 18 фев 2020, 20:43

Большое спасибо за ответ и за фото! Странно только, что конденсаторы на 400 В, там моторы вроде бы работают при переменном напряжении 110 - 150 В, амплитудное должно быть не более 250 В, зачем там 400? Впрочем, конструкторам, разрабатывавшим этот магнитофон, наверняка было виднее.

Аватара пользователя
Asgard
Сообщения: 98
Зарегистрирован: 27 сен 2015, 20:15
Откуда: Санкт-Петербург

Re: Комета МГ 201 М

#154

#154 Непрочитанное сообщение Asgard » 18 фев 2020, 20:44

Большое спасибо за ответ и за фото! Странно только, что конденсаторы на 400 В, там моторы вроде бы работают при переменном напряжении 110 - 150 В, амплитудное должно быть не более 250 В, зачем там 400? Впрочем, конструкторам, разрабатывавшим этот магнитофон, наверняка было виднее.

Аватара пользователя
Shuare
Сообщения: 1562
Зарегистрирован: 19 сен 2009, 14:18
Откуда: СПб
Благодарил (а): 109 раз
Поблагодарили: 67 раз

Re: Комета МГ 201 М

#155

#155 Непрочитанное сообщение Shuare » 18 фев 2020, 22:44

400В - это для постоянного тока, смотрите справочники с графиками падения допустимого напряжения. Мах напряжение переменное пишут на конденсаторах МБГЧ. В общем, ищите "Справочник по электрическим конденсаторам" Дьяконова. Много интересного там :yes:
Это наша с тобою земля,
Это наша с тобой биография...

Аватара пользователя
dmitry75
Сообщения: 1908
Зарегистрирован: 25 сен 2014, 19:57
Откуда: Москва
Благодарил (а): 4 раза
Поблагодарили: 27 раз

Re: Комета МГ 201 М

#156

#156 Непрочитанное сообщение dmitry75 » 26 мар 2021, 09:34

Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит,суть в том,что мотать то мотает,скорее хорошо чем плохо,но обратил внимание,ролик всеж не до конца дожимает,если вручную поджимать рукоятку переключателя влево или вправо,то мотает гораздо лучше,т.е. в конце хода рычага чуствуется люфт,вот,никто не помнит по памяти,там в этом механическом рычаге возможно что-нибудь поджать,подтянуть и т.д.?,дабы люфт и недожим устранить?
отправлен в бан на 2 месяца (до середины июля)

Аватара пользователя
Sulphur
Сообщения: 17379
Зарегистрирован: 08 янв 2010, 16:45
Откуда: Челябинск
Благодарил (а): 9 раз
Поблагодарили: 76 раз

Re: Комета МГ 201 М

#157

#157 Непрочитанное сообщение Sulphur » 26 мар 2021, 09:50

Так посмотрИте. Кто ж не даёт? :)
Хорошее проходит, а плохого становится всё больше...

Александр.

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#158

#158 Непрочитанное сообщение svk » 26 мар 2021, 10:38

dmitry75 писал(а):
26 мар 2021, 09:34
Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит,суть в том,что мотать то мотает,скорее хорошо чем плохо,но обратил внимание,ролик всеж не до конца дожимает,если вручную поджимать рукоятку переключателя влево или вправо,то мотает гораздо лучше,т.е. в конце хода рычага чуствуется люфт,вот,никто не помнит по памяти,там в этом механическом рычаге возможно что-нибудь поджать,подтянуть и т.д.?,дабы люфт и недожим устранить?
Регулируется.


Аватара пользователя
dmitry75
Сообщения: 1908
Зарегистрирован: 25 сен 2014, 19:57
Откуда: Москва
Благодарил (а): 4 раза
Поблагодарили: 27 раз

Re: Комета МГ 201 М

#159

#159 Непрочитанное сообщение dmitry75 » 26 мар 2021, 11:19

Спасибо,немного не понял каким именно элементом регулируется в колодке?
отправлен в бан на 2 месяца (до середины июля)

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#160

#160 Непрочитанное сообщение svk » 26 мар 2021, 12:27

dmitry75 писал(а):
26 мар 2021, 11:19
Спасибо,немного не понял каким именно элементом регулируется в колодке?
Надо разобрать узел до изображенного на фото. Во-первых проверить ролик, может совсем задубела резина. Посмотреть нет ли погнутых элементов управляющих поворотом каретки, не ослабло ли крепление на штоке переключателя. Сама каретка легко ли перемещается по направляющим. Может ослабли пружины, поэтому слабый прижим. В этом случае помогут шайбы, которые можно установить перед пружинами. В общем подойти творчески)

Аватара пользователя
dmitry75
Сообщения: 1908
Зарегистрирован: 25 сен 2014, 19:57
Откуда: Москва
Благодарил (а): 4 раза
Поблагодарили: 27 раз

Re: Комета МГ 201 М

#161

#161 Непрочитанное сообщение dmitry75 » 26 мар 2021, 12:33

svk, Да,сейчас разберу гляну,что-то я туплю,давно в архаику не лазил, подзабыл,правда у меня привод перемотки на пассике,но смысл рычага должен быть такой же..
отправлен в бан на 2 месяца (до середины июля)

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#162

#162 Непрочитанное сообщение svk » 26 мар 2021, 13:45

dmitry75 писал(а):
26 мар 2021, 12:33
svk, Да,сейчас разберу гляну,что-то я туплю,давно в архаику не лазил, подзабыл,правда у меня привод перемотки на пассике,но смысл рычага должен быть такой же..
:)
dmitry75 писал(а):
26 мар 2021, 09:34
Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит
Узел одинаковый.

Аватара пользователя
dmitry75
Сообщения: 1908
Зарегистрирован: 25 сен 2014, 19:57
Откуда: Москва
Благодарил (а): 4 раза
Поблагодарили: 27 раз

Re: Комета МГ 201 М

#163

#163 Непрочитанное сообщение dmitry75 » 26 мар 2021, 14:19

Все в порядке,вопрос закрыт,спасибо.Там ерунда,поправил вилку,в которую заходит шток от переключателя.Чудесный магнитофон,ломаться особо нечему,все просто и надежно. :)
отправлен в бан на 2 месяца (до середины июля)

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#164

#164 Непрочитанное сообщение svk » 14 июн 2021, 00:33

В лучших традициях было принято отмечать праздники новыми трудовыми успехами...например, привести в порядок магнитофон, что и сделано.
Не помню, писал ли, год назад приобрел магнитофон "Комета-МГ201М". Долго собирался заняться, но отсрочка была в основном в поиске пассиков. Попутно "изучал" как приводят этот магнитофон в порядок на различных сайтах. Магнитофон достался комплектным, имею в виду-ручки, шильдики и прочие мелкие потери. И под пломбой. Забегая вперед скажу, имел незначительные следы износа, возможно потому, что пылился в закромах организации, о чем свидетельствует инвентарный номер. Еще не зная о работоспособности, меня больше смущал внешний вид, ну совсем не для нахождения в квартире. Но, ладно, в первую очередь взялся за корпус. После основательной мойки, решил не снимать сетку, тем более повреждений краски, за исключением мелких потертостей не было. А вот "кожу молодого дермантина") пришлось лечить и красить матовой акриловой эмалью. Также не понравилось состояние и цвет "фартучка", покрасил в общий тон, но светлее. Из металлических частей пришлось красить лючок входных разъемов, начал ржаветь. По механике, разборка муфт, узлов тонвала и перемотки, чистка. смазка, замена пассиков. По лентопродягу регулировка направляющих, установка положения головок. Кстати, удивился что головки были задраны вверх, что подтверждалось легкой выработкой от ленты, практически по середине сердечника. Также был разрегулирован механизм переключения скоростей. Впрочем к чему все перечислять, по механике сделал и смазал все. А вот электрическую часть, за исключением чистки двух потенциометров и замены всех трех динамиков, трогать не стал. С динамиками интересная ситуация. Все три 1ГД-40. Фронтальный с резонансом 100 Гц, боковые 140 Гц. Магнитофон очевидно хранился в вертикальном положении и на фронтальный попадала вода, диффузор прогнил насквозь, но динамик рабочий. А вот боковые, такие чистенькие, как с завода, но с оборванными катушками. Поставил одинаковые по размерам и сопротивлению, на фронт 5ГДШ-3, боковые-3ГДШ-2. Но ладно, одной писаниной сыт не будешь, перейдем к наглядной "агитации". Да, а пленок то у меня раз, два и обчелся. Штуки четыре, что пришли с магнитофонами и купил на форуме. На фото, слева "оригинал")






Перейдем к звуку.
Последние проверки перед установкой в корпус

... и в корпусе.


В процессе записи с плеера.



Конечный результат, записано с цифрового плеера.



Импровизированный ПДУ, родного же нет)



Как выглядит переключатель скорости. Кто не в курсе, переключать обязательно при включенном магнитофоне, иначе можно лишиться редкого, практически недоступного пассика).



Резюмируя, еще раз вспомню, как был по малолетству глуп, упустив такой аппарат. В 1968 г, отец решил меня порадовать, купив хороший магнитофон. А им конечно был "Комета". Зашли в лучший ташкентский радиомагазин "Космос", в котором я накануне высмотрел его. Но, по злому року, единственный на витрине и в магазине магнитофон оказался неисправным. Продавец предложил подождать, ожидается завоз. Но куда там, я уже не хотел уходить без покупки, "радиохулиган" во мне требовал магнитофон немедленно). В результате принесли домой "Айдас-9М". Впрочем, мне его вполне хватало, да и в семье экономия).

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#165

#165 Непрочитанное сообщение old_hippie » 14 июн 2021, 00:50

svk писал(а):
14 июн 2021, 00:33
Все три 1ГД-40.
Разве там не 1ГД9?...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#166

#166 Непрочитанное сообщение svk » 14 июн 2021, 01:07

old_hippie писал(а):
14 июн 2021, 00:50
Разве там не 1ГД9?...
Видимо ставили, что придется). В одной из инструкций на схеме 2ГД19 и два 1ГД-28. На моей все 1ГД-40, "БРЗ", наверное бердские. Маг был под пломбой, все динамики родные, под шурупы резиновые шайбочки.

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#167

#167 Непрочитанное сообщение old_hippie » 14 июн 2021, 01:13

svk писал(а):
14 июн 2021, 01:07
Видимо ставили, что придется).
Забавно... Там же крепёж разный... И, насколько помню, оно там крепилось не саморезами, а винтами М3 насквозь...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#168

#168 Непрочитанное сообщение bluezmoon » 14 июн 2021, 01:24

Навеяло темой.Помню,что есть штуки две,а может три.Поле в архивы - один даже рабочий похоже =-O


Номер у него зачётный,1974-го года

Последний раз редактировалось bluezmoon 14 июн 2021, 01:45, всего редактировалось 1 раз.

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#169

#169 Непрочитанное сообщение svk » 14 июн 2021, 01:34

old_hippie писал(а):
14 июн 2021, 01:13
Забавно... Там же крепёж разный... И, насколько помню, оно там крепилось не саморезами, а винтами М3 насквозь...
Шурупы с шайбочками, на них и новые поставил.


Новые

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#170

#170 Непрочитанное сообщение old_hippie » 14 июн 2021, 01:52

svk писал(а):
14 июн 2021, 01:34
Шурупы с шайбочками, на них и новые поставил.
Божеж ты мой. Не подумайте, что я Вам не верю! Я просто удивлён... И дырок под ГД9 не осталось?...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#171

#171 Непрочитанное сообщение svk » 14 июн 2021, 01:55

old_hippie писал(а):
14 июн 2021, 01:52
svk писал(а):
14 июн 2021, 01:34
Шурупы с шайбочками, на них и новые поставил.
Божеж ты мой. Не подумайте, что я Вам не верю! Я просто удивлён... И дырок под ГД9 не осталось?...
Не было дырок)

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#172

#172 Непрочитанное сообщение old_hippie » 14 июн 2021, 02:03

svk писал(а):
14 июн 2021, 01:55
Не было дырок)
Офигеть. А какого года аппарат?...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#173

#173 Непрочитанное сообщение svk » 14 июн 2021, 09:13

old_hippie писал(а):
14 июн 2021, 02:03
Офигеть. А какого года аппарат?...
На лючке и динамиках одинаковая дата VII 1974.

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#174

#174 Непрочитанное сообщение bluezmoon » 14 июн 2021, 09:19

svk писал(а):
14 июн 2021, 09:13
...дата VII 1974
Тогда бы и номер узнать.У моего VI 1974 на крышке лючка.

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#175

#175 Непрочитанное сообщение svk » 14 июн 2021, 09:29

bluezmoon писал(а):
14 июн 2021, 09:19
svk писал(а):
14 июн 2021, 09:13
...дата VII 1974
Тогда бы и номер узнать.У моего VI 1974 на крышке лючка.
Л26048

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#176

#176 Непрочитанное сообщение old_hippie » 14 июн 2021, 09:57

svk писал(а):
14 июн 2021, 09:13
На лючке и динамиках одинаковая дата VII 1974.
Забавно...

Конечно, я видел не очень много Комет, но во всех, что я видел, стояло три овала без ушей.

В Музее по схеме аппарата И94197, дата выпуска 30.12.1972, - один динамик 2ГД19М и два 1ГД28! А что там реально поставили - вовсе неизвестно, получается...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#177

#177 Непрочитанное сообщение bluezmoon » 14 июн 2021, 09:59

svk писал(а):
14 июн 2021, 09:29
Л26048
Как и было предположение про приёмники,у многих производителей серийный номер не есть порядковый.Ну не в месяц же их по 40 тыщщ шлепали?

Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#178

#178 Непрочитанное сообщение svk » 14 июн 2021, 10:25

old_hippie писал(а):
14 июн 2021, 09:57
В Музее по схеме аппарата И94197, дата выпуска 30.12.1972, - один динамик 2ГД19М и два 1ГД28!
Да, об этом я писал, а так же в справочнике. Вы, наверное, с первой "Кометой" путаете, на ней три 1ГД-9 стояли, на МГ-201 уже три 1ГД-28, а это же последняя МГ-201М.
Смотрю, номера как на немецких фотокамерах, буква обозначает год, "И"-1972, "К"-1973, "Л"-1974.

Аватара пользователя
old_hippie
Сообщения: 16414
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 174 раза
Поблагодарили: 260 раз

Re: Комета МГ 201 М

#179

#179 Непрочитанное сообщение old_hippie » 14 июн 2021, 10:32

svk писал(а):
14 июн 2021, 10:25
на МГ-201 уже три 1ГД-28
Ну, 1ГД9, 1ГД18 и 1ГД28 только конструкцией магнита отличаются, с точки зрения механики...

Но 1ГД40, и, тем более, 2ГД19М - это жесть... (UPD: не с точки зрения звука, а с точки зрения той же механики - как крепить, как скомпоновать... Советская электроника всегда отличалась консерватизмом принятых решений.)

Видимо, до Питера поздние ламповые Кометы мало доезжали, больше было Астр и Сонат.
Ну и, конечно, 200 рублей за Комету - это было жёстко.

Кстати, модернизация, получается, на цену не повлияла никак.
Последний раз редактировалось old_hippie 14 июн 2021, 10:53, всего редактировалось 1 раз.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#180

#180 Непрочитанное сообщение bluezmoon » 14 июн 2021, 10:41

old_hippie писал(а):
14 июн 2021, 10:32
...тем более, 2ГД19М - это жесть...
Нашёл картинку ещё одной Кометы,она в деревне.По-ходу там и есть 2ГД-19


Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#181

#181 Непрочитанное сообщение bluezmoon » 14 июн 2021, 11:01

Где-то ещё полутруп должен быть.Хотел я из двух собрать одну,а у них механика отличается! :dash:

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#182

#182 Непрочитанное сообщение bluezmoon » 15 июн 2021, 17:10

Добрался я до деревенской Кометы.
2ГД-19М ставили уже в 1969 годе




Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#183

#183 Непрочитанное сообщение svk » 15 июн 2021, 17:50

Не знаю какое отверстие под 2ГД-19М, наверное, здорово ослабляло корпус в зоне ручки.
Кстати интересная информация на сайте http://www.po12.ru/mg-201/otl_mg-201.html как раз к разговору о динамиках "В магнитофонах 1960-62 годов под центральным динамиком стояла пластина, на неё крепились так же втулки для ручки. С 1963 года пластину убрали, а втулки и динамик стали крепить к фанере шурупами. Динамики до 1963 года 1ГД-9, с 1963 года 1ГД-18, а позже (примерно с 1966-67 года) динамики заменили на 1ГД-28."
А без пластины узел ручки ослаблен, вес большой, а опора через шайбы на фанеру корпуса. На моем с одной стороны на всю высоту корпуса отслоился слой фанеры по ширине отверстия. Причем никаких кусков внутри не было, так с завода и отправили. Пришлось это место усилить дюралевой пластиной под шайбу.

Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#184

#184 Непрочитанное сообщение bluezmoon » 15 июн 2021, 18:05

Шильдик МГ201 на КБГ видимо не с самого начала модернизации стали ставить?У моей нет его


Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#185

#185 Непрочитанное сообщение bluezmoon » 15 июн 2021, 18:50

А чтобы отверстие под 2ГД-19М не ослабило переднюю панель,там фанерную накладку пришлёпнули


и обратите внимание гофра динамика пропиткой обработана


Аватара пользователя
bluezmoon
Сообщения: 6848
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 360 раз
Поблагодарили: 107 раз

Re: Комета МГ 201 М

#186

#186 Непрочитанное сообщение bluezmoon » 16 июн 2021, 01:04

Нашёл в коробке 2-х дорожечную ленту,поставил.А и работает :crazy: :thumbs_up .Громко,регули шуршат,конечно,но факт.
Вот только прослушал не более пяти минут,ибо через каждые 30-40см начались склейки,которые уже стали расклейками.
Хотел до Манго Джери домотать...Плюнул,каким надо было терпением обладать =-O



Аватара пользователя
svk
Сообщения: 1341
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 86 раз

Re: Комета МГ 201 М

#187

#187 Непрочитанное сообщение svk » 16 июн 2021, 14:25

Что-то мне фронтальный 5ГДШ-3 совсем не нравится, еле "попискивает", когда боковые "гремят". Обратил внимание раньше, когда маркировал полярность, щелчок раздается, а диффузор визуально не реагирует. Надо искать замену)

Ответить
