Re: Наша семейная коллекция громкоговорителей

#301

#301 Непрочитанное сообщение nomo » 22 фев 2021, 22:54

Самая интересная "Арфа" у вас под номером 143. Не из-за картинки. Корпус такой больше нигде не встречал.

Аватара пользователя
Юный техник
Сообщения: 823
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 4 раза

Re: Наша семейная коллекция громкоговорителей

#302

#302 Непрочитанное сообщение Юный техник » 22 фев 2021, 23:59

nomo писал(а):
22 фев 2021, 22:54
Самая интересная "Арфа" у вас под номером 143. Не из-за картинки. Корпус такой больше нигде не встречал.
Но "Арфа" ли она - доподлинно неизвестно...

VINT
Сообщения: 492
Зарегистрирован: 18 фев 2015, 23:11
Откуда: Москва
Благодарил (а): 10 раз
Поблагодарили: 9 раз

Re: Наша семейная коллекция громкоговорителей

#303

#303 Непрочитанное сообщение VINT » 23 фев 2021, 11:09

Юный техник писал(а):
22 фев 2021, 23:59
....
Но "Арфа" ли она - доподлинно неизвестно...
Действительно, уважаемый коллега, согласен с Вами. Не похож этот корпус на "Арфу", не видно на нем отверстий в области ручки. Интересно было бы заглянуть внутрь.

И кстати, с мужским праздником, коллеги! Мира и здоровья!

С уважением, VINT

Аватара пользователя
Юный техник
Сообщения: 823
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 4 раза

Re: Наша семейная коллекция громкоговорителей

#304

#304 Непрочитанное сообщение Юный техник » 23 фев 2021, 20:17

VINT писал(а):
23 фев 2021, 11:09
Интересно было бы заглянуть внутрь.
Можно, во всех подробностях. Так сложилось, что и стоит он недалеко.

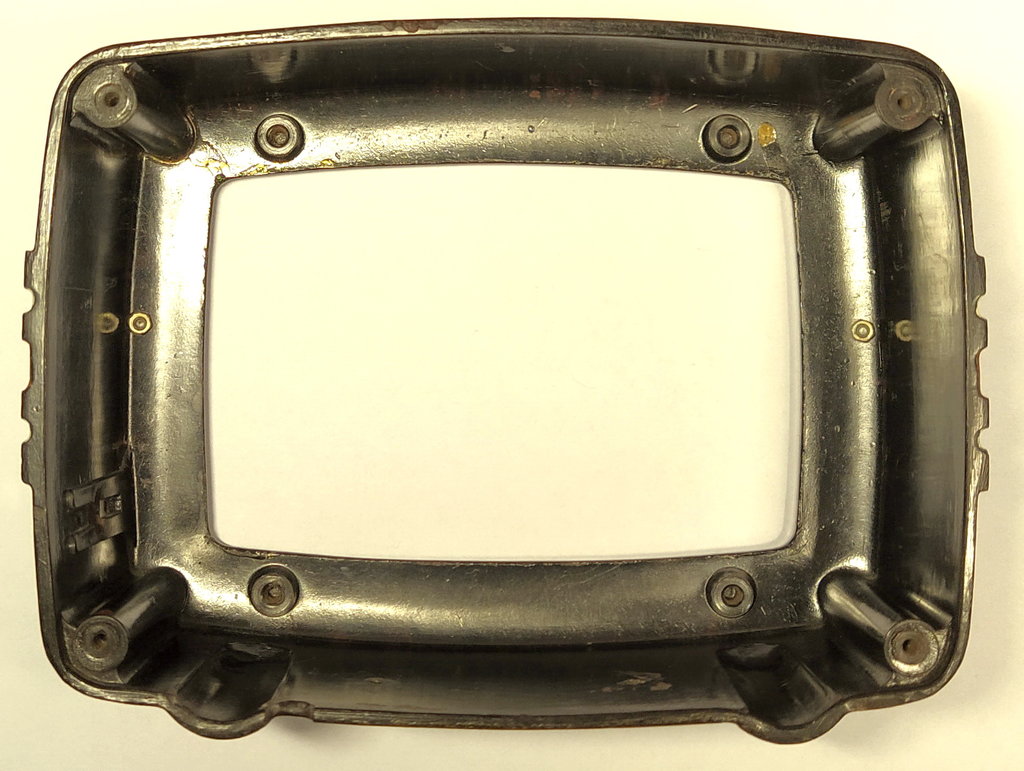

Доп. фото к №143:




VINT
Сообщения: 492
Зарегистрирован: 18 фев 2015, 23:11
Откуда: Москва
Благодарил (а): 10 раз
Поблагодарили: 9 раз

Re: Наша семейная коллекция громкоговорителей

#305

#305 Непрочитанное сообщение VINT » 23 фев 2021, 21:28

Странно: на фото 143 не видно отверстий в области ручки регулировки громкости. Это и ввело в заблуждение. И какие-то винты с гайками внутри по бокам тоже не понятно для чего. Ни у "Арфы", ни у "Воронежа" таких не было. Видимо, самопальные.
А внутренностей его нет? У "Арфы" с "Воронежом" они различались.

С уважением, VINT

nomo
Сообщения: 284
Зарегистрирован: 23 май 2018, 20:27
Откуда: Москва, ЮАО
Благодарил (а): 16 раз
Поблагодарили: 17 раз
Контактная информация:

Re: Наша семейная коллекция громкоговорителей

#306

#306 Непрочитанное сообщение nomo » 23 фев 2021, 22:36

У "Арфы" по другому расположены винты для крепления доски. Трансформатор крепился на доску, а у "Воронежа" на дно, в этом корпусе есть на дне отверстия. У "Арфы" нет направляющих внутри корпуса для переменного сопротивления, у "Воронежа" есть. Два отверстия возле регулятора могли просверлить и позже, но, если допустить, что это сделано на заводе, то под какой регулятор? Проволочные линейные реостаты имели бОльшее расстояние между винтами. Но самое интересное - это отсутствие рамки вокруг окна с лицевой стороны. У "Арфы" и "Воронежа" она есть.

Аватара пользователя
Юный техник
Сообщения: 823
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 4 раза

Re: Наша семейная коллекция громкоговорителей

#307

#307 Непрочитанное сообщение Юный техник » 23 фев 2021, 22:37

А, в том посте нет фото - не сразу понял, что там разместил только внешний вид. Но нутро у него немного не оригинальное, а задник просто вырезан из текстолита:


Аватара пользователя
Юный техник
Сообщения: 823
Зарегистрирован: 10 сен 2009, 23:07
Откуда: Питер
Поблагодарили: 4 раза

Re: Наша семейная коллекция громкоговорителей

#308

#308 Непрочитанное сообщение Юный техник » 23 фев 2021, 23:42

Кроме того, у Воронежей винты крепления доски были запрессованы в корпус, а здесь бобышки с резьбой.
Отверстия около регулятора теоретически могли быть под "антипроворотные" шпеньки потенциометра. Хотя с такой направляющей их необходимость сомнительна
